| 加工定制：是 | 类型：槽式桥架 | 品牌：金恒 |
| 材质：镀锌桥架 | 型号：XQJ-C-2G | 适用范围：电缆 |
XQJ电缆桥架产品介绍 |
产品简介：
槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。
定义：
电缆桥架（电缆托架）是由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统之全称。
用途：
槽式电缆桥架可以用于全封闭型电缆敷设。它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

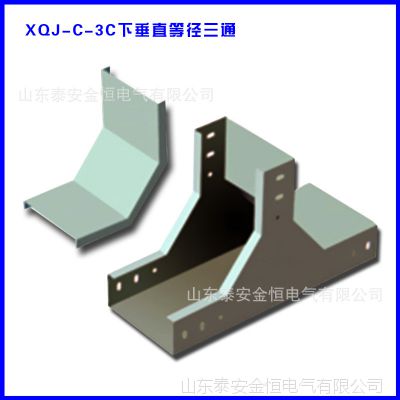

XQJ-C-3C下垂直等径三通技术参数表 | |||||
| 型号 | 规格 | 长度 | 重量 | |
A×B | L1 | L2 | |||
XQJ-C-3C-1 | 50×25 | 225 | 125 | 3.2 | |
XQJ-C-3C-2 | 100×50 | 450 | 250 | 5.7 | |
XQJ-C-3C-3 | 150×75 | 475 | 275 | 9.9 | |
XQJ-C-3C-4 | 200×100 | 600 | 350 | 17.1 | |
XQJ-C-3C-5 | 250×150 | 625 | 375 | 20.6 | |
XQJ-C-3C-6 | 300×150 | 850 | 500 | 33.9 | |
XQJ-C-3C-7 | 400×200 | 1000 | 600 | 59.9 | |
XQJ-C-3C-8 | 500×200 | 1000 | 600 | 73.8 | |
XQJ-C-3C-9 | 600×200 | 1000 | 600 | 86.3 | |
XQJ-C-3C-10 | 800×200 | 1000 | 600 | 116.4 | |
XQJ型槽式电缆桥架产品分类 |
XQJ-C-01A型槽式桥架
XQJ-C-01B型终端封头
XQJ-C-02A型水平弯通
XQJ-C-03A水平三通
XQJ-C-03B上垂直三通
XQJ-C-03C下垂直三通
XQJ-C-03D上边垂直三通
XQJ-C-03E下边垂直三通
XQJ-C-03F上角垂直三通
XQJ-C-03G下角垂直三通
XQJ-C-04A水平四通
XQJ-C-04B上垂直四通
XQJ-C-0***垂直上弯通
XQJ-C-05B垂直下弯通
XQJ-C-05C垂直左上弯通
XQJ-C-05D垂直左下弯通
XQJ-C-05E垂直右上弯通
XQJ-C-05F垂直右下弯通
XQJ-C-06A型异型接头 XQJ-C-06B型异型接头 XQJ-C-06C型异型接头 XQJ-C-06D型异型接头
