| 加工定制：是 | 类型：槽式桥架 | 品牌：金恒 |
| 材质：各种优良材质 | 型号：XQJ-C-2E | 适用范围：现广泛用于高层建筑、标准厂房、地下广场、地沟、室外配电等场所 |
XQJ电缆桥架产品介绍 |
产品简介：
槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。
定义：
电缆桥架（电缆托架）是由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统之全称。
用途：
槽式电缆桥架可以用于全封闭型电缆敷设。它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

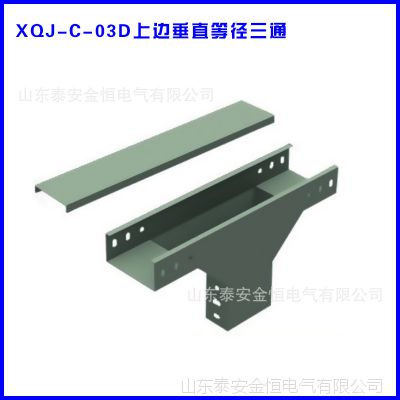

XQJ-C-03D上边垂直三通技术参数表 | |||||
| 型 号 | 规格mm | 长度 | 重量 | |
A×B | L1 | L2 | |||
XQJ-C-3D-1 | 50×25 | 250 | 150 | 2.8 | |
XQJ-C-3D-2 | 100×50 | 500 | 250 | 6.7 | |
XQJ-C-3D-3 | 150×75 | 550 | 275 | 9.3 | |
XQJ-C-3D-4 | 200×100 | 700 | 350 | 18.0 | |
XQJ-C-3D-5 | 250×150 | 750 | 375 | 22.0 | |
XQJ-C-3D-6 | 300×150 | 1000 | 500 | 35.3 | |
XQJ-C-3D-7 | 400×200 | 1200 | 600 | 64.0 | |
XQJ-C-3D-8 | 500×200 | 1300 | 600 | 78.1 | |
XQJ-C-3D-9 | 600×200 | 1400 | 600 | 93.0 | |
XQJ-C-3D-10 | 800×200 | 1600 | 600 | 133.2 | |
XQJ型槽式电缆桥架产品分类 |
XQJ-C-01A型槽式桥架
XQJ-C-01B型终端封头
XQJ-C-02A型水平弯通
XQJ-C-03A水平三通
XQJ-C-03B上垂直三通
XQJ-C-03C下垂直三通
XQJ-C-03D上边垂直三通
XQJ-C-03E下边垂直三通
XQJ-C-03F上角垂直三通
XQJ-C-03G下角垂直三通
XQJ-C-04A水平四通
XQJ-C-04B上垂直四通
XQJ-C-0***垂直上弯通
XQJ-C-05B垂直下弯通
XQJ-C-05C垂直左上弯通
XQJ-C-05D垂直左下弯通
XQJ-C-05E垂直右上弯通
XQJ-C-05F垂直右下弯通
XQJ-C-06A型异型接头 XQJ-C-06B型异型接头 XQJ-C-06C型异型接头 XQJ-C-06D型异型接头
