| 加工定制：是 | 类型：槽式桥架 | 品牌：金恒 |
| 材质：镀锌桥架 | 型号：各种 | 适用范围：各类 |
XQJ电缆桥架产品介绍 |
产品简介：
槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。
定义：
电缆桥架（电缆托架）是由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统之全称。
用途：
槽式电缆桥架可以用于全封闭型电缆敷设。它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

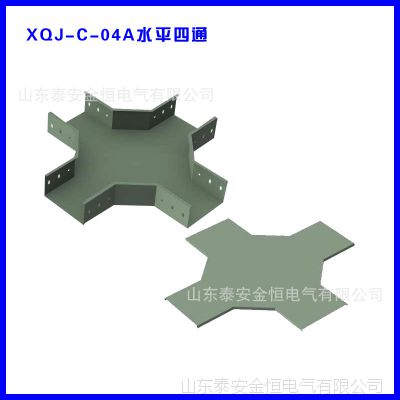

XQJ-C-04A型水平四通技术参数表 | ||||
| 型号 | 规格mm | 长度 | 重量 |
XQJ-C-04A-1 | 50×25 | 450 | 6.0 | |
XQJ-C-04A-2 | 100×50 | 500 | 10.2 | |
XQJ-C-04A-3 | 150×75 | 550 | 15.7 | |
XQJ-C-04A-4 | 200×100 | 700 | 26.4 | |
XQJ-C-04A-5 | 250×125 | 750 | 32.8 | |
XQJ-C-04A-6 | 300×150 | 1000 | 46.5 | |
XQJ-C-04A-7 | 400×200 | 1200 | 86.88 | |
XQJ-C-04A-8 | 500×200 | 1300 | 105.4 | |
XQJ-C-04A-9 | 600×200 | 1400 | 123.1 | |
XQJ-C-04A-10 | 800×200 | 1600 | 172.3 | |
XQJ型槽式电缆桥架产品分类 |
XQJ-C-01A型槽式桥架
XQJ-C-01B型终端封头
XQJ-C-02A型水平弯通
XQJ-C-03A水平三通
XQJ-C-03B上垂直三通
XQJ-C-03C下垂直三通
XQJ-C-03D上边垂直三通
XQJ-C-03E下边垂直三通
XQJ-C-03F上角垂直三通
XQJ-C-03G下角垂直三通
XQJ-C-04A水平四通
XQJ-C-04B上垂直四通
XQJ-C-0***垂直上弯通
XQJ-C-05B垂直下弯通
XQJ-C-05C垂直左上弯通
XQJ-C-05D垂直左下弯通
XQJ-C-05E垂直右上弯通
XQJ-C-05F垂直右下弯通
XQJ-C-06A型异型接头 XQJ-C-06B型异型接头 XQJ-C-06C型异型接头 XQJ-C-06D型异型接头
电缆桥架产品实拍图 |
产品实地认证 |
3C认证/***认证/企业资质/企业荣誉 |
